广东嘉燕工程技术有限公司GUANGDONG JIAYAN Engineering&Technology Co.,LTD
一、阀门材料一般要求
1、阀体、阀盖、法兰的材料，应根据使用条件和制造要求选用，并应符合 GB 12228、GB 12229、GB 12230 和 GB 3077 的规定。
2、螺母、螺栓、螺柱材料可用 A5、25、35、30CrMoA 和 40MnVB 等，应根据使用压力和温度选用，并应符合 GB 700、GB 699 和 GB 3077 的规定。
3、精密铸造件不得用于公称压力 PN > 10.0MPa 的阀门。
4、对下列各种情况应注意材料可能发生石墨化：
碳素钢约高于 425℃ 时；
碳钼钢约高于 470℃ 时；
铬钼钢（含铬 0.6% 以下）约高于 525℃ 时。
5、下列各种情况应注意可能发生的过氧反应（起氧化皮）：
约高于 565℃ 以上的 1Cr-0.5Mo 钢、1.25Cr-0.5Mo 钢、2Cr-1Mo 钢和 3Cr-1Mo 钢；
约高于 595℃ 以上的 5Cr-0.5Mo 钢。
二、主要零件材料选用规定
1、用于输送介质温度为 -20~425℃ 的碳素钢制阀门的主要零件材料，应符合《表 1》的规定。
2、用于输送介质温度低于或等于 540℃ 的合金钢制阀门的主要零件材料，应符合《表 2》的规定。
3、用于输送介质温度低于或等于 550℃ 的合金钢制阀门的主要材料，应符合《表 3》的规定。
4、用于输送介质温度低于或等于 200℃ 的不锈耐酸钢制阀门的主要零件材料，应符合《表 4》的规定。
5、用于 A、B 级管道且启闭频繁的楔式闸阀的密封面材质，应选用硬质合金材料。
6、对输送腐蚀性介质管道阀门的主要零件材料如有特殊要求时，应在订货时提出。
7、与阀盖分开的合金钢，不锈钢制阀门支架材料，应为碳钢或按订货要求确定。
8、阀门填料和垫片的生产厂，必须经有关密封检测单位对其产品进行性能测试，技术性能应符合以下规定：
垫片本体表面不应有伤痕，凹凸不平和锈斑等缺陷；
非金属带应均匀突出于金属带，并应光洁平整；
垫片不得进行预压或其他加工，焊点不应有虚焊和过烧等缺陷。
《表 1》 碳素钢制阀门的主要零件材料
注：
1、垫片、填料也可按用户要求选用
2、阀座、启闭件的密封面选用其他非金属密封材料时，应注明
3、柔性石墨填料环，必须与柔性石墨编制填料组合装配
《表 2》 合金钢制阀门的主要零件材料
注：
1、垫片、填料也可按用户要求选用
2、柔性石墨填料环，必须与柔性石墨编制填料组合装配
《表 3》 合金钢制阀门的主要零件材料

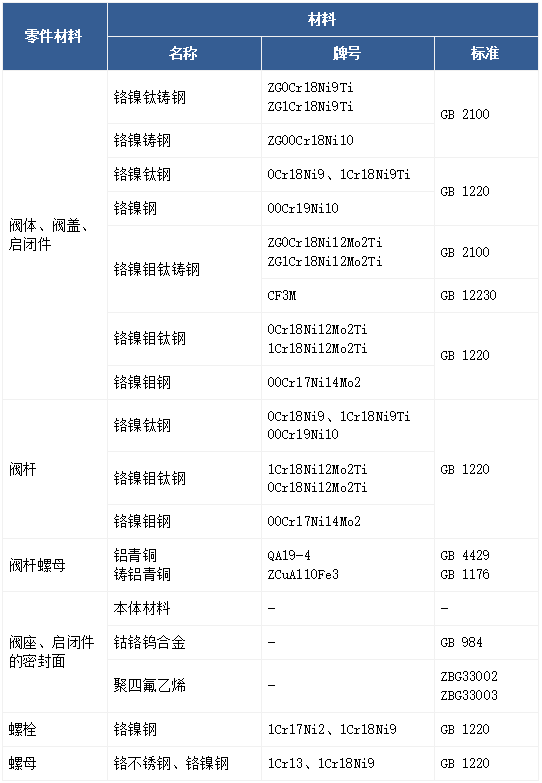

《表 4》 不锈耐酸钢制阀门的主要零件材料
| 电话： 0752-2369455 |
驻大亚湾办事处：13352669509（陈经理） |
| 邮编： 516000 | 驻海南办事处：18129718395（许经理） |
| 企业邮箱： jiayanhz@163.com | 驻大连办事处: 0752-2369455 |
| 地址：中国 广东 惠州市惠城区江北云山西路德威大厦609 | |
| 驻大亚湾办事处：大亚湾经济开发区南山国际大厦A座801-802 |
